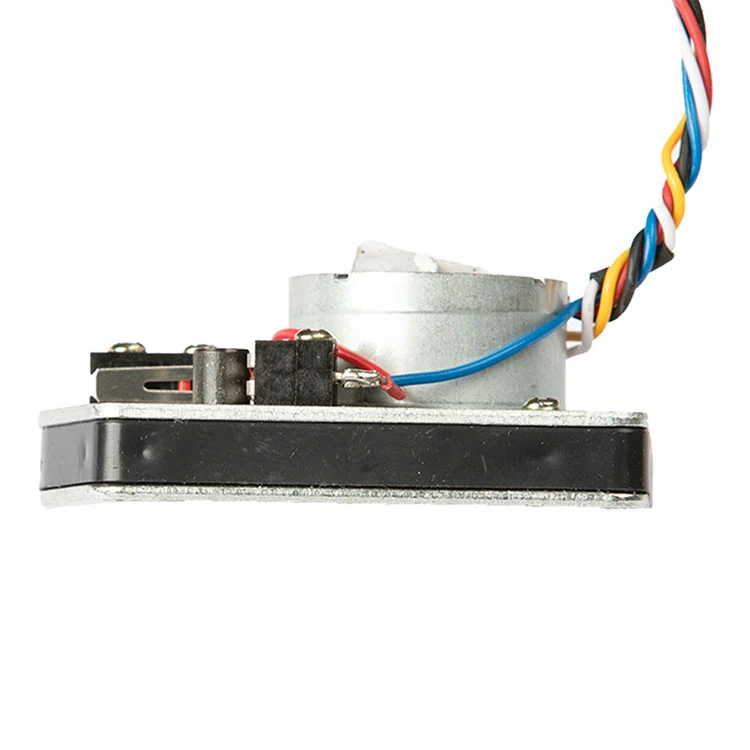

Активатор на контролер на топчест вентил за водомер

Што всушност решава побудувачот на топчести вентили за купувачите

Повеќето дефекти на топчестите вентили со паметни метар не доаѓаат од моторот. Тие доаѓаат од недостаток на потисна сила на старите вентили, струја што го троши батерискиот пакет побрзо од очекуваното или жици што не се совпаѓаат со таблата на мерачот. Овој актуатор директно ги адресира тие три точки на дефект.

• Потисок со простор за глава за стари топчести вентили.Оценет на >15 kg преку намалување на брзината од 1000:1, активаторот е со големина за топчести вентили за водомери со мал отвор. Потврдете го вртежниот момент на седиштето на вентилот при технички преглед.
• Повлекување на ниска струја за броила на батерии.Работната струја е ≤25 mA на номинална 3,6V, со заклучена струја на роторот од 450 mA. Ниската работна струја му овозможува на активирачот да работи од пакет со суви ќелии без прекумерно одводнување, додека фигурата со заклучен ротор му кажува на колата на вашиот возач што да очекува за време на седење на вентилот.

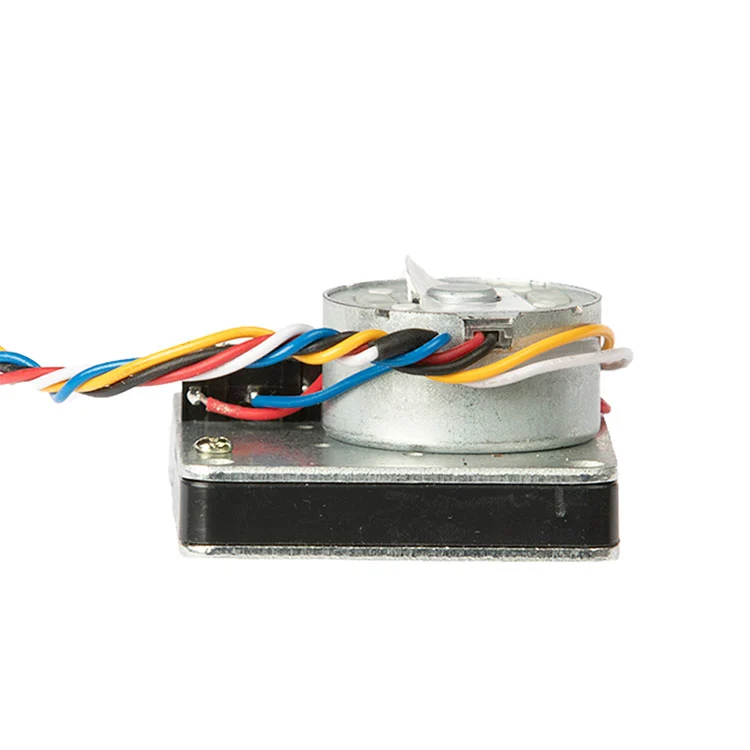

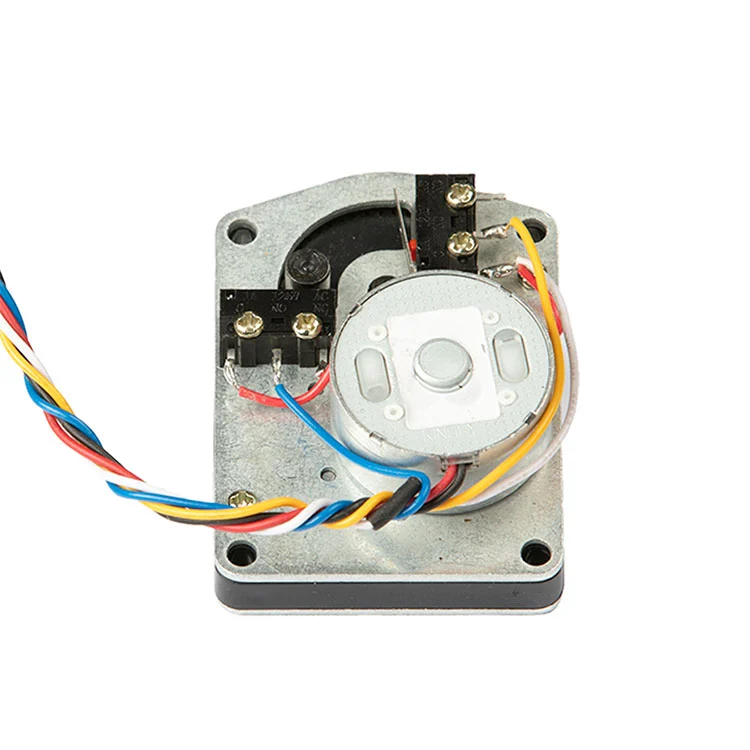

• Контрола со пет жици одговара на таблите за мерење.Црвено позитивно, црно негативно, сино отворено, бело COM, жолто затворање. Шемата за поврзување ја одвојува моќта од контролните сигнали за отворено/затворање, така што погонот може да се вози според постоечката контролна логика на таблата за мерење.
• Дизајниран за неелектрифицирани броила.Активаторот е наменет за станбени, подземни и неелектрифицирани сценарија за инсталација каде што е непрактично пуштањето во мрежа од 220V или наменските кабли за напојување.

Технички спецификации Купувачите треба да ги потврдат пред да нарачаат

Табелата подолу ја одразува стандардната конфигурација на актуатор на топчести вентили. Онаму каде што вашата мерна платформа работи на различен напон, крива на потисок или конвенција за ожичување, овие параметри може да се приспособат за време на прегледот на OEM.

Ако вашата табла за мерење обезбедува различен поларитет на контролниот сигнал или користи различен конектор, инженерскиот тим на Kaiye може да ги прегледа жиците и да предложи усогласена конфигурација наместо да присилува стандарден ремен во некомпатибилна мерна платформа.

Интеграција, поврзување и монтажа: Што прво прашуваат инженерите

За купувачите на OEM, побудувачот е исто толку добар колку што одговара со куќиштето на мерачот, стеблото на топчестиот вентил и контролната табла. Овој актуатор користи компактен преглед наменет за куќишта со паметни броила со ограничен простор, со шема за поврзување што ја одделува моќноста од контролните сигнали за отворено/затворање.

Инсталации за напојување.Црвената е позитивна, црната е негативна. Погонското коло треба да има големина за струја на заклучен ротор од 450 mA, дури и ако нормалната работна струја е ≤25 mA, бидејќи седиштата на вентилот може накратко да бара поголема струја. Се препорачува заштита од обратен поларитет на таблата на мерачот ако погонот може да се замени на терен.

Контрола на жици.Сината е отворена, белата е COM, жолтата е блиску. Ова коло треба да се третира како контролен влез, а не како далновод и треба да остане независно од комуникацискиот модул, така што дефектот на комуникацијата не ја оневозможува контролата на вентилот.

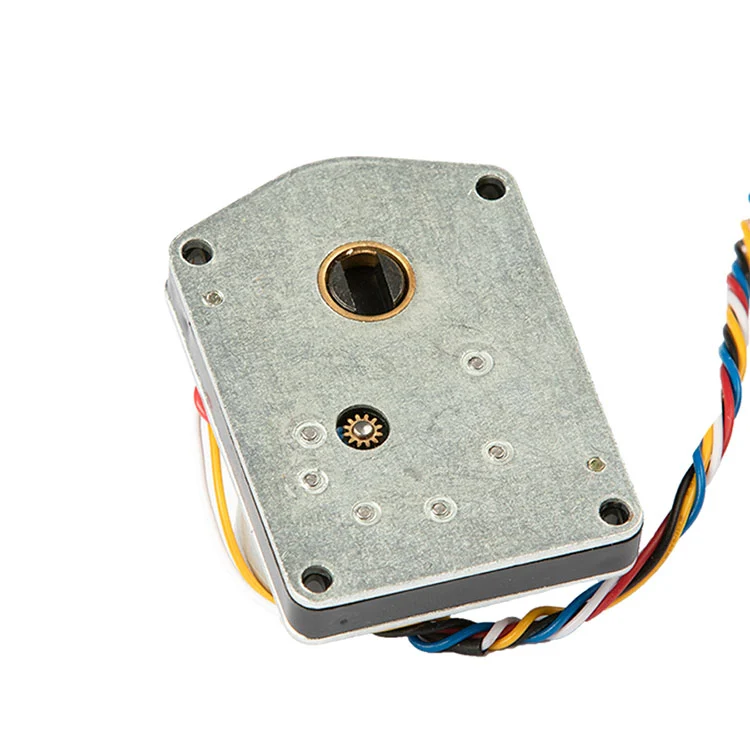

Интерфејс за монтирање.Активаторот е дизајниран околу стеблото на топчестиот вентил и шемата за монтирање што се користи на телата на вентилите со паметни броила со мал отвор. Пред ослободување на јачината на звукот, купувачите треба да го потврдат квадратот на стеблото, растојанието од дупките за монтирање и ориентацијата на активаторот во куќиштето на мерачот. Kaiye може да достави примерок за механичка проверка пред да се изврши нарачката за производство.

Ако го набавите и куќиштето на мерачот или комплетниот склоп на вентилот, погонот може да се прегледа заедно сошколка за водомери телото на вентилот за да се намали несовпаѓањето на интерфејсот при склопување.

Каде се користи активаторот на топчести вентили: Апликација погодна за волуменски проекти

Активаторот е позициониран за контрола на топчести вентили со мал отвор каде што работата на батерии и малата струја се важни повеќе од активирањето со голема брзина. Вообичаените апликации за волумен вклучуваат:

Бидејќи актуаторот е дел од пошироката платформа на компоненти за водомери на Kaiye, купувачите кои набавуваат повеќе компоненти можат да ги консолидираат квалификациите и логистиката. Ако вашиот проект бара и безжична комуникација на ниво на броило, активаторот е дизајниран да работи заедно со Kaiye'sбезжичен водомерплатформа. Можете исто така да го прегледате целосниотопсег на активирач на водомерза сродни модели.

Квалитет, конзистентност и што всушност значи „производителот“ овде

За B2B купувачите, „производител“ треба да значи контрола на процесот, а не само трговска компанија со каталог. Kaiye работи со систем за квалитет ISO 9001, работи автоматско производство за склопови на актуатори и произведува актуатори за водомери повеќе од две децении. Овој активатор на топчести вентили има корист од таа производна основа на три конкретни начини:

Конзистентност на серијата.Запчаниците се обработуваат до контролирани димензии. Автоматското склопување ја намалува варијацијата од единица до единица во решетката на менувачот, излезот на потисок и времето на одговор - критично кога инсталирате илјадници актуатори низ некој комунален проект.

Дојдовна инспекција и финален тест.Стандардно производство вклучува функционални проверки за тековното извлекување, време на одговор и патување на вентилот. Купувачите може да побараат протокол за инспекција и план за земање примероци пред да направат нарачка за волумен.

Следливост.Кодот на моделот, производната серија и тест-записите се задржуваат така што ако се појави проблем на теренот, погодената популација може да се изолира наместо да се третира секој погон во проектот како сомнителен. За повеќе за производствената база и системот за квалитет на Kaiye, видетепрофил на компанијата и преглед на производството.

Услови за прилагодување и набавка на OEM

Активаторот на топчестиот вентил е достапен како стандардна единица, но стандардот не значи фиксиран. За OEM и купувачите на проекти, следните ставки најчесто се приспособуваат по технички преглед:

Кабел и конектор.Должината на кабелот, мерачот на жица, шифрата на боја и типот на конекторот може да се наведат за да одговараат на куќиштето на мерачот и монтажниот уред.

Контрола на логиката.Поларитетот на сигналот за отворање/затворање и COM конфигурацијата може да се усогласат со вашата табла за мерење.

Сооднос на потисок и пренос.За вентили со поголем потисок за седење или различна геометрија на стеблото, алтернативниот однос на менувачот или нивото на моторот може да биде посоодветно од стандардната конфигурација 1000:1.

Брендирање и пакување.Обележување со приватна етикета, неутрално пакување и етикетирање специфично за проектот се достапни за нарачки за волумен.

Типичниот MOQ и времето на носење се потврдуваат при понуда. Стандардна испорака е генерално 15–30 дена по ПО и потврдата на примерокот, во зависност од количината на нарачката и достапноста на компонентите.

ЧПП за набавки

Дали сте производител?
Да. Kaiye има своја фабрика со повеќе од 30 години производствено искуство.

Можете ли да го спакувате овој производ според нашите барања?
Да. Прилагодено пакување и етикетирање се добредојдени за обемни нарачки.

Колку е времето за испорака за редовни нарачки?
Времето за испорака е генерално 15-30 дена и може да биде пократко или подолго врз основа на периодот на моделот и количината на нарачка.

Која е дефиницијата за жици?
Црвеното е позитивно, црното е негативно, синото е отворено, белото е COM, а жолтото е блиску.

Кој е водоотпорниот рејтинг?
Стандардната конфигурација не одредува IP рејтинг. Потврдете го потребното ниво на IP со инженерство за надворешни или потопени инсталации.

Дали е компатибилен со паметни водомери од 3,6V батерии со суви ќелии?
Да. Активаторот е дизајниран за 3,6V DC системи со оперативен опсег на напон од 2,5–5V. Потврдете ја логиката за контрола на таблата на мерачот и оптоварувањето на вентилот за време на технички преглед.
