KY-KT-27 — Активатор на вентил за прочистување на водомер од 24V за паметни водомери и системи за прочистување.
≥1,8 N·m излезен вртежен момент · 2400:1 обработена редукција на метален запчаник · IP66 куќиште · ≤10 s одзив на вентилот · ≤80 mA работна струја · 450 mA струја на заклучен ротор.

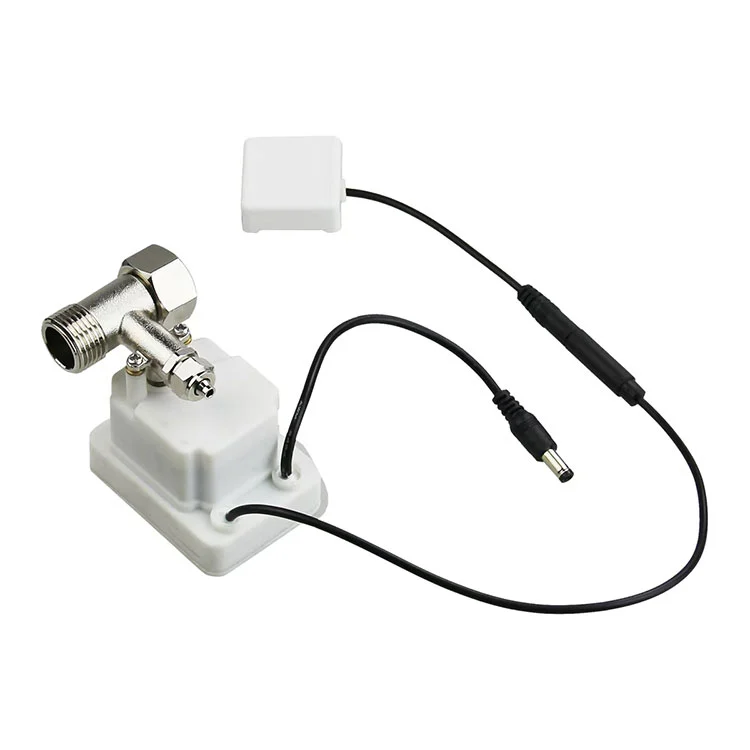

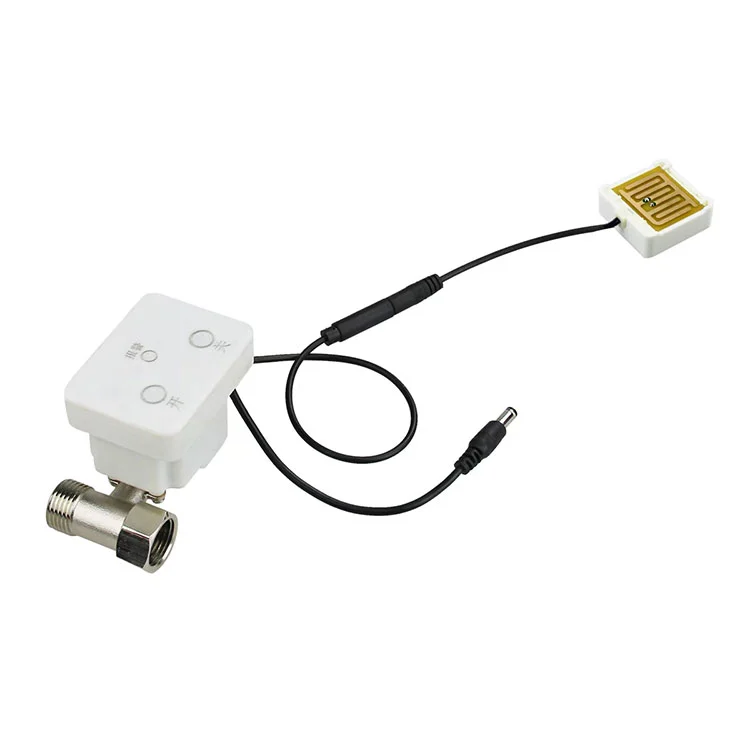

Поддржува електричен далечински управувач и рачна работа за итни случаи. Кабелот за аларм за истекување активира автоматско затворање на вентилот и црвен индикатор при контакт со вода. Дизајниран за платформи на вентили DN15–DN20.
Прилагодување на OEM: напон, должина на кабел и конектор, контролна логика, ниво на вртежен момент, брендирање и пакување. Стандарден MOQ од 500 ЕЕЗ; време на испорака 15–25 работни дена по одобрувањето на примерокот.Испратете ги вашите спецификации на вентилот за соодветна понуда.
Ако набавите актуатори на вентили за паметни водомери, системи за прочистување или контрола на цевководот со мали отвори за волумен, KY-KT-27 е изграден со една цел: сигурно да ги затвора и отвора вентилите по наредба, циклус по циклус, без да додаде товар за одржување на вашиот производ или проект.
Kaiye произведува актуатори за водомери уште од раното усвојување на паметното мерење, со годишен капацитет на актуатор од10 милиони комплетии повеќе од 30 години искуство во производството на хардвер и контролен вентил. KY-KT-27 е дел од таа платформа докажана во волумен - дизајнирана за OEM интеграција, конзистентност на сериите и предвидливи времиња на испорака.
Ова не е место за место во каталог. Подолу ќе ги најдете вистинските работни параметри, логиката на монтирање и поврзување, ограничувањата за набавка и техничките прашања што ќе ги постави вашиот инженерски тим пред да одобри примерок.
Повеќето дефекти на вентилите на паметниот метар не доаѓаат од електрониката. Тие доаѓаат од недостаток на вртежен момент на застарените вентили, дефект на запечатувањето во кутиите со влажни мерачи или конфигурации на жици што не се совпаѓаат со платформата за мерење. KY-KT-27 директно се однесува на овие три точки на дефект.
Оценет на ≥1,8 N·m преку редукција на метален запчаник од 2400:1, активаторот е со големина за вентили за водомери DN15 и DN20. Металните запчаници се обработуваат, а не се синтеруваат, што го зачувува излезниот вртежен момент при долго возење велосипед и го намалува ризикот од соголени заби во услови на застој.
Мерачните кутии се влажни, повремено потопени и изложени на кондензација. Куќиштето IP66 го заштитува погонскиот систем и контролната електроника, овозможувајќи му на погонот да остане функционален во јами на отворено, кабинети за комунални услуги и куќишта за опрема за прочистување.
Кога опционалниот кабел за аларм за истекување вода ќе открие контакт со вода, активирачот автоматски го затвора вентилот и активира црвен индикатор. Ова е безбедносен одговор со тврдо жици што работи независно од електрониката на мерното мерење нагоре, намалувајќи ја зависноста од интервенција на фирмверот.
Тимовите за инсталација треба да работат со вентилот пред да се примени струјата, а на екипите за одржување им треба начин да го отворат или затворат вентилот за време на сервисот. KY-KT-27 поддржува рачно итно работење заедно со електричниот далечински управувач, така што вентилот никогаш не се заглавува.
Табелата подолу ја одразува стандардната конфигурација KY-KT-27. Онаму каде што вашата мерна платформа работи на различен напон, крива на вртежен момент или конвенција за ожичување, овие параметри може да се приспособат за време на прегледот на OEM.
| Параметар | Стандардна вредност | Забелешка за набавка |
|---|---|---|
| Модел | KY-KT-27 | Потврдете го кодот на моделот на примерокот и листот со податоци |
| Номинален напон | 24 V DC | Работен опсег 23–25 V; потврдете ја компатибилноста со електричната шина на мерачот |
| Работна струја | ≤80 mA | Буџет за максимална струја за време на патувањето на вентилот, не само за мирување |
| Струја со заклучен ротор | 450 mA | Корисно за димензионирање на колото за возачот и заштитата |
| Излезен вртежен момент | ≥1,8 N·m | Измерено на номинален напон; потврдете го вртежниот момент на седиштето на вентилот |
| Сооднос на намалување | 2400:1 | Одговара на платформата за вентили DN15–DN20 |
| Време на одговор на вентилот | ≤10 с | Отвори-за-затворање или блиску-до-отвори на номинален напон |
| Водоотпорен рејтинг | IP66 | Погоден за куќишта со влажни, склони кон прскање и надворешни броила |
| Жици | Кабел за напојување + кабел за аларм за истекување | Должината на кабелот, типот на конекторот и бојата на жицата може да се прилагодат |
Ако вашата апликација работи на 3,6 V, 5 V или 12 V или бара различен степен на вртежен момент, инженерскиот тим на Kaiye може да го прегледа оптоварувањето на вентилот и да предложи усогласена конфигурација на активаторот наместо да го принуди стандардниот SKU во некомпатибилна вентилска платформа.
За купувачите на OEM, побудувачот е исто толку добар колку што одговара со куќиштето на мерачот, стеблото на вентилот и контролната табла. KY-KT-27 користи компактен, интегриран преглед наменет за куќишта за паметни броила со ограничен простор, со шема за поврзување што ја одвојува моќта од колото за откривање истекување.
Инсталации за напојување.Активаторот се напојува преку посебен кабел. Погонското коло треба да има големина за струја на заклучен ротор од 450 mA, дури и ако нормалната работна струја е ≤80 mA, бидејќи седиштата на вентилот може накратко да бара поголема струја. Се препорачува заштита од обратен поларитет на таблата на мерачот ако погонот може да се замени на терен.
Жици за аларм за истекување.Кабелот за истекување е посебен влез. Кога сензорниот кабел ќе открие контакт со вода, активирачот го затвора вентилот и го активира црвениот индикатор за аларм. Ова коло треба да се третира како безбедносен влез, а не како мерен сигнал и треба да остане независно од комуникацискиот модул, така што дефектот на комуникацијата не го оневозможува затворањето предизвикано од истекување.
Интерфејс за монтирање.Активаторот е дизајниран околу стеблото на вентилот и шемата за монтирање што се користат на телата на вентилите со паметни мерачи DN15–DN20. Пред ослободување на јачината на звукот, купувачите треба да го потврдат квадратот на стеблото, растојанието од дупките за монтирање и ориентацијата на активаторот во куќиштето на мерачот. Kaiye може да достави примерок за механичка проверка пред да се изврши нарачката за производство.
Ако го набавите и куќиштето на мерачот или комплетниот склоп на вентилот, погонот може да се прегледа заедно сошколка за водомери телото на вентилот за да се намали несовпаѓањето на интерфејсот при склопување.
Активаторот е позициониран за контрола на вентилот со мал отвор каде што електричното далечинско работење и затворањето без проблеми се важни повеќе од активирањето со голема брзина. Вообичаените апликации за волумен вклучуваат:
Далечинско отворање/затворање за контрола на наплатата, управување со заостанати долгови и одговор на истекување во станбени згради и станбени сметки со кои управуваат комуналните услуги.
Автоматско исклучување при откривање на истекување, контрола на нивото на резервоарот и работа на вентилот во циклусот на филтерот во опремата за прочистување во точка на употреба и комерцијално.
Сериска инсталација во реновирање на старата заедница, управување со водите во кампусот и подмерење на индустриски парк каде активаторите се набавуваат во четири или петцифрени количини.
Снабдување со актуатор до производителите на водомери и продавници за автоматизација на вентили кои го интегрираат погонот во нивниот сопствен мерач или производ со вентили пред да го достават до претпријатието.
Бидејќи актуаторот е дел од пошироката платформа на компоненти за водомери на Kaiye, купувачите кои набавуваат повеќе компоненти можат да ги консолидираат квалификациите и логистиката. Ако вашиот проект бара и безжична комуникација на ниво на броило, активаторот е дизајниран да работи заедно со Kaiye'sбезжичен водомерплатформа, каде што контролата на вентилот и далечинскиот пренос на податоци се третираат како еден систем наместо како два одделно квалификувани делови.

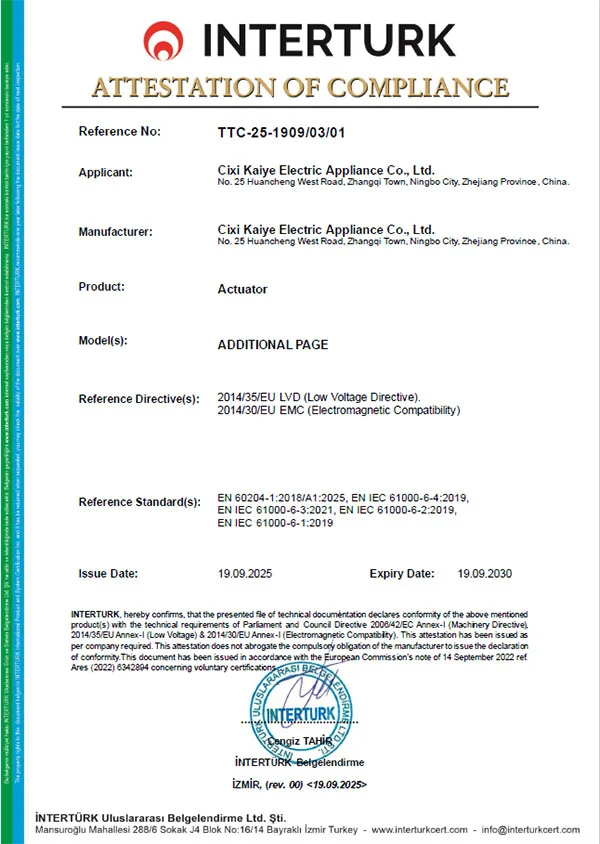

За B2B купувачите, „производител“ треба да значи контрола на процесот, а не само трговска компанија со каталог. Kaiye работи со систем за квалитет ISO 9001, работи автоматско производство за склопови на актуатори и произведува актуатори за водомери повеќе од две децении. KY-KT-27 има корист од таа производна база на три конкретни начини:
Конзистентност на серијата.Металните запчаници се обработуваат до контролирани димензии. Автоматското склопување ја намалува варијацијата од единица до единица во решетката на менувачот, излезниот вртежен момент и времето на одговор - критично кога инсталирате илјадници актуатори низ некој комунален проект.
Дојдовна инспекција и финален тест.Стандардно производство вклучува функционални проверки за тековното извлекување, време на одговор и патување на вентилот. Купувачите може да побараат протокол за инспекција и план за земање примероци пред да направат нарачка за волумен.
Следливост.Кодот на моделот, производната серија и тест-записите се задржуваат така што ако се појави проблем на теренот, погодената популација може да се изолира наместо да се третира секој погон во проектот како сомнителен. За повеќе за производствената база и системот за квалитет на Kaiye, видетепрофил на компанијата и преглед на производството.
KY-KT-27 е достапен како стандардна единица, но стандардот не значи фиксен. За OEM и купувачите на проекти, следните ставки најчесто се приспособуваат по технички преглед:
Напон и погонска логика.Ако вашата плоча за мерење испорачува 3,6 V, 5 V или 12 V наместо 24 V, погонот на погонот може да се прегледа и усогласи. Контролниот поларитет на сигналот и логиката за отворање/затворање исто така може да се усогласат со вашата табла.
Кабел и конектор.Должината на кабелот, мерачот на жица, шифрата на боја и типот на конекторот може да се наведат за да одговараат на куќиштето на мерачот и монтажниот уред.
Вртежен момент и однос на менувачот.За вентили со поголем вртежен момент на седење или различна геометрија на стеблото, алтернативниот однос на менувачот или нивото на моторот може да биде посоодветно од стандардната конфигурација 2400:1.
Брендирање и пакување.Обележување со приватна етикета, неутрално пакување и етикетирање специфично за проектот се достапни за нарачки за волумен.
Типичниот MOQ за стандардна конфигурација започнува од 500 парчиња; приспособениот напон, кабел или брендирање може да бара повисок MOQ и чекор за одобрување примерок. Времето на испорака за стандардните единици е генерално 15–25 работни дена по потврдата на ПО и примерокот, во зависност од количината на нарачката и достапноста на компонентите. Конечниот MOQ и времето на носење се потврдени во понудата.
Која е минималната количина на нарачка?
Стандардна конфигурација започнува од 500 парчиња. Приспособениот напон, кабел, конектор или брендирање може да бара поголем MOQ и чекор за одобрување примерок.
Може ли погонот да се прилагоди за 3,6V, 5V или 12V?
Да. Стандардната единица е 24V DC, но погонот може да се прегледа и да се усогласи со системи од 3,6V, 5V или 12V по техничка евалуација.
Кое е времето на носење?
Стандардните единици обично се 15–25 работни дена по потврдата на ПО и примерокот, во зависност од количината на нарачката и достапноста на компонентите.
Дали автоматски го затвора вентилот при истекување на вода?
Да, кога кабелот за аларм за истекување ќе открие контакт со вода, активаторот го затвора вентилот и активира црвен индикатор за аларм.
